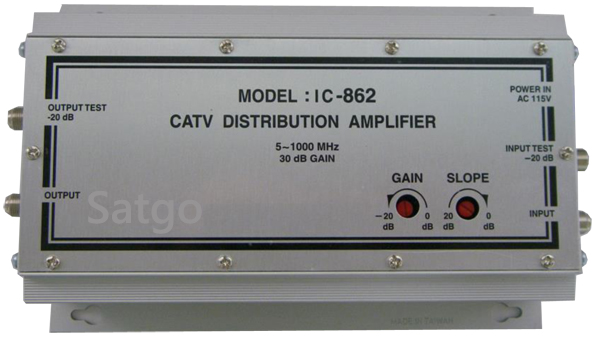

| 數位電視、有線電視幹線訊號放大，最大增一30dB
一、 Electrical Specifications (技術規格)
|
項目
|
規格
|
|
Frequency (頻率範圍)
|
5~ 1000MHz
|
|
Gain (最小全增益)
|
30±0.75dB
|
|
Slope(輸出斜率調整)
|
0 ~ 20dB
|
|
Gain Control(增益控制調整)
|
0 ~ 20dB
|
|
Flatness(頻率響應平坦度)
|
±0.75dB
|
|
Return Loss(反射損失)
|
≧16dB
|
|
In/Out-Test(輸入/輸出測試點)
|
-20±1dB
|
|
Noise Figure (雜音指數)
|
<7dB
|
|
Output Level (最大出力)
|
110dBμV
|
|
CTB(合成二次拍差)
|
60dB(61CH)
|
|
CSO(合成三次拍差)
|
60dB(61CH)
|
|
Input Voltage(穩壓迴路內部工作電壓)
|
DC 24V
|
|
Operating Current(內部工作電流)
|
280mA
|
|
Impedance (阻抗)
|
75ohm
|
二、 電源供應
供給電壓:AC 110V±10％
最大消耗功率: 5W
電源頻率: 60Hz
插頭型式: 無極性扁形插頭
三、 其它規格
機殼設計:防射頻干擾鋁合金外殼，高效率散熱佳
外型尺寸: 235mm×135mm×53mm
工作溫度: -40℃~ +60℃
重量: 1.3Kg 含包裝
 |
