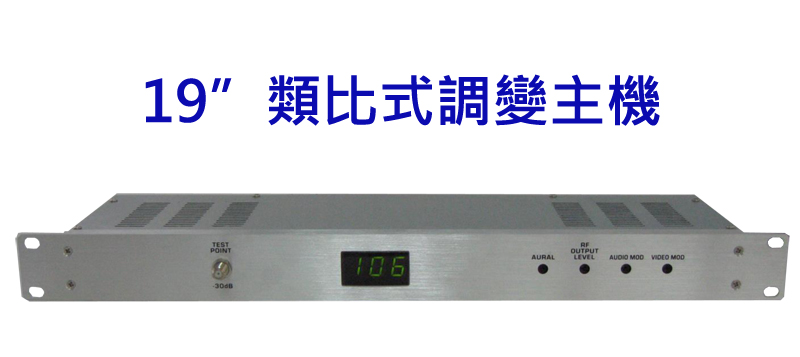

| 19”類比式定頻調變主機為客製款,訂購時須告知訂購的頻道編號
特點 :
⊙基帶視音頻信號輸入
⊙.45~870MHz範圍內所有制式/頻道
⊙中頻調製,採用高選擇性殘留邊帶聲表濾波器,性能優越
⊙中頻和本振電路均採用鎖相環技術,頻率穩定度高
⊙輸出電平超過+113dBμV
⊙視頻調製度、伴音頻偏、射頻輸出電平、A/V前面板可調
⊙數碼顯示頻道
⊙前面板-30dB測試口
⊙具有外部中頻環路(可選)
規格:
|
射頻
|
音頻
|
|
輸出頻率: 45~870 MHz
|
輸入電平: 0.775V±10 dB
|
|
標稱輸出電平: ≥113 dBμV
|
輸入阻抗(不平衡): 10kΩ
|
|
輸出阻抗: 75Ω
|
頻偏(峰值): ±50 kHz
|
|
圖像伴音載波功率比: -10 ~-20 dB
|
預加重: 50μs
|
|
載波頻率準確度: ≤5 kHz
|
平坦度(40Hz …15kHz): ≤±1.5 dB
|
|
圖像伴音載頻間距: ≤100 Hz
|
失真度(fm=1kHz;△f=50kHz): ≤1%
|
|
寄生輸出: ≤-60 dB
|
信噪比: ≥60 dB
|
|
輸出電平調整: 0 ~-20 dB
|
中頻
|
|
邊帶抑制: ≥65 dB
|
圖像載波頻率:38.9(B-G) 45.75(M-N)
|
|
載噪比: ≥60 dB
|
伴音載波頻率:33.4(B-G)41.25(M-N)
|
|
視頻
|
圖像載波電平:≥30dBmV
|
|
輸入電平: 0.7~ 1.4 VPP
|
伴音載波電平:≥20dBmV
|
|
輸入阻抗: 75Ω
|
輸入/輸出阻抗:75Ω
|
|
輸入反射損耗: ≥20 dB
|
輸入輸出反射損耗:≥12 dB
|
|
調製度: 87.5%
|
常規
|
|
微分增益: ≤5%
|
電源電壓:AC180~ 250V
|
|
微分相位: ≤5o
|
功耗:12 W
|
|
帶內平坦度: ≤±1.5 dB
|
工作環境溫度:-10 ~+55℃
|
|
色亮度時延: ≤40 ns
|
視音頻連接器型號:“RCA”
|
|
信噪比(加權): ≥60 dB
|
中頻/射頻連接器型號:“F”
|
|
外型尺寸(長×寬×高):483×130×44mm
|
|
重量:1.5 kg
|

|
