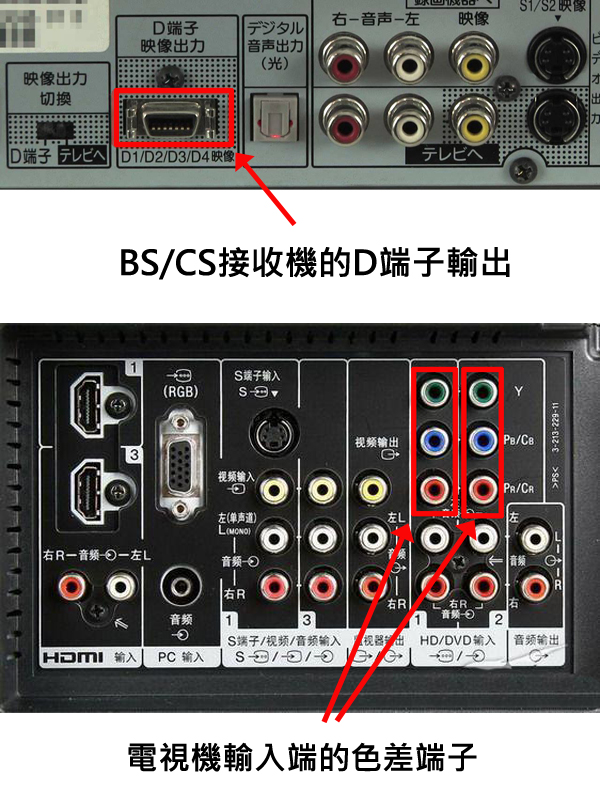

| 早期BS舊款機種由於無HDMI輸出，如要以1080i高畫質的方式呈現，一定要用D端子輸出到電視機的色差輸入， 這樣才能呈現出BS 1080i的精細畫面
D端子能傳輸色差映像信號（YPBPR），配備有D5連接端的裝置可以辨認並顯示以下的映像信號：
D1 480i (525i)：720 × 480 隔行掃描（標準畫質）
D2 480p (525p)：720 × 480 逐行掃描（標準畫質）
D3 1080i (1125i)： 1920 × 1080 隔行掃描（Hi-Vision高畫質）
D4 720p (750p)： 1280 × 720 逐行掃描（Hi-Vision高畫質）
D5 1080p (1125p)： 1920 × 1080 逐行掃描（Full Hi-Vision高畫質）
配備有D端子連接端的裝置可支援相同或較低等級的信號。例如D4連接端可以用來傳輸D4、D3、D2或D1等級的信號，但無法傳輸D5等級的信號。

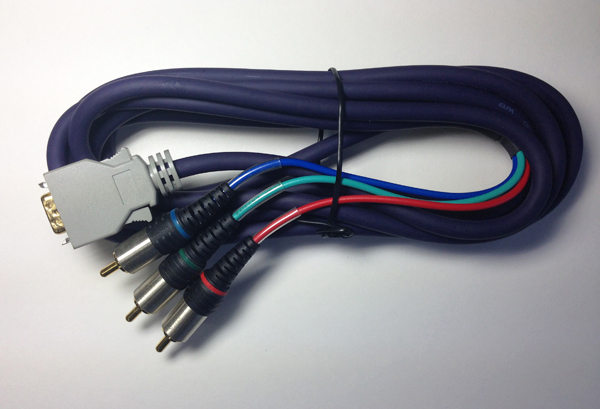

D端轉色差線長度3米
|
